UW-M135-V1.1是一款基于全志V40主芯片開發的多媒體液晶驅動一體板。本款主板搭載1GB/2GB DDR+8GB/16GB/32GB eMMC，可以支持LVDS點屏、MIPI點屏，CVBS輸入輸出，VGA輸出、YPbPr輸出和HDMI高清輸出。
其主控IC采用臺積電40nm HPC制造工藝，基于ARM Cortex-A7架構，四個核心，主頻最高可達1.5GHz。
采用全志新一代SmartColor技術，有助于在高分辨率下顯示出色的圖像質量，為您的整機提供賞心悅目的視覺效果。
主要特性：
l4核心 最高1.5GHz主頻
l支持LVDS屏、MIPI屏雙屏異顯
l支持CVBS輸入，CVBS輸出
l支持VGA、YPBPR輸出
l4個串口、6個USB口、TF卡等擴展接口豐富
l支持單節鋰電池充放電管理

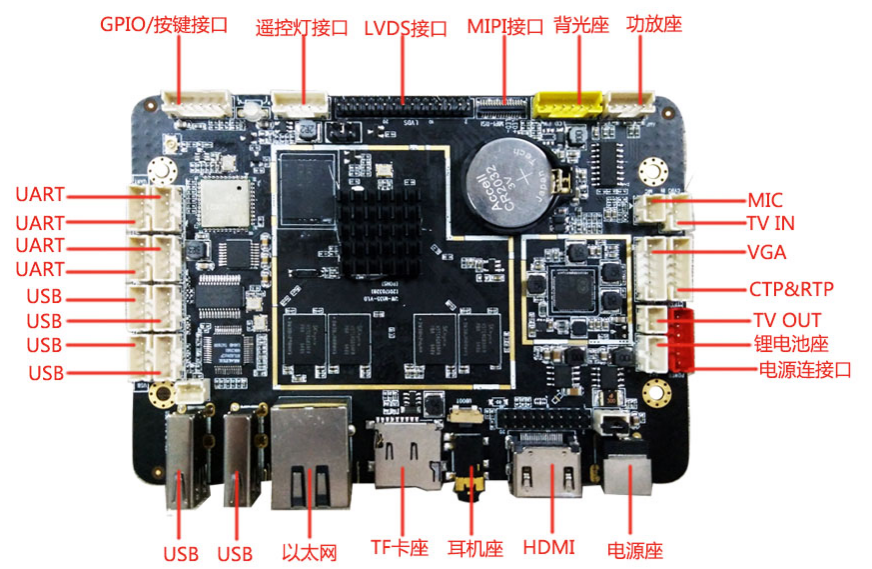

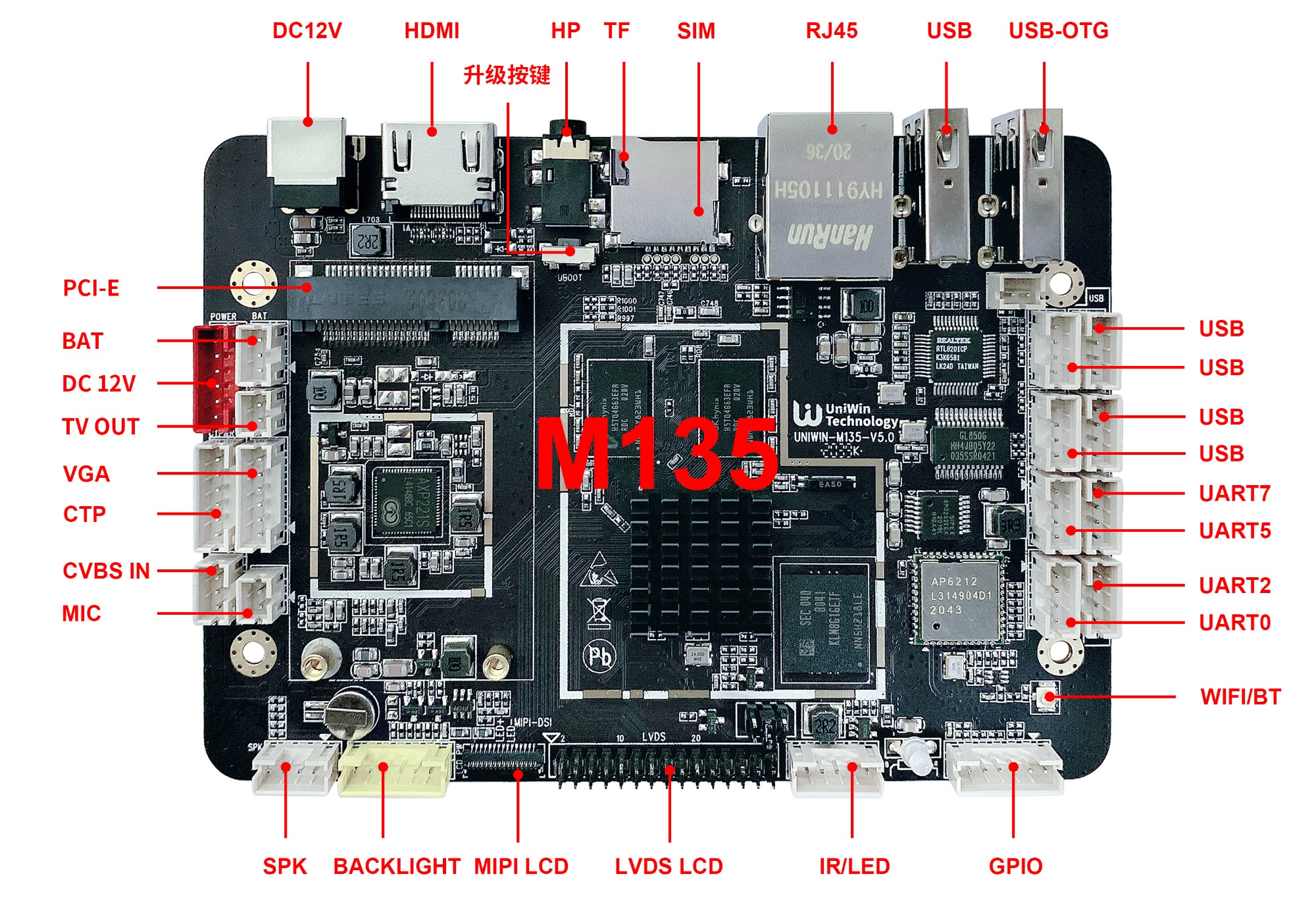

接口分布圖

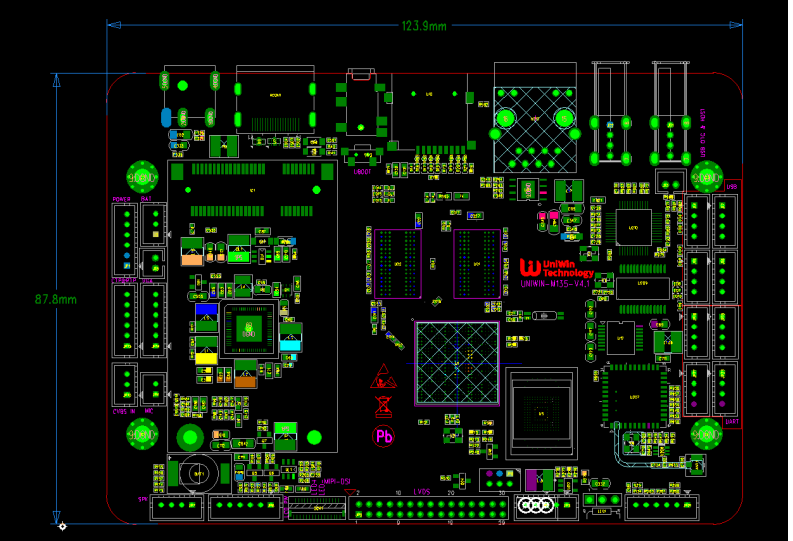

板卡尺寸
基本硬件規格：
CPU | 全志V40，四核ARM Cortex A7 1.5 GHz |
GPU | Mali400MP2 |
內存 | DDR3 1GB/2GB |
內置存儲容量 | EMMC 8GB/16G/32G可選（標貼8GB） |
顯示屏接口 | LVDS接口（單路，6位雙路，8位雙路）。支持最 大分辨率1920×1080，支持7"-100" 顯示屏， MIPI接口，支持最大分辨率1920×1080 支持CVBS輸出 支持Ypbpr和VGA輸出 支持HDMI 1.4輸出1080P |
視頻輸入 | 支持2路CVBS輸入 |
板載背光 | 支持3.3V/5V/12V可選 |
網絡 | RJ45標準接口，百兆以太網接口，支持Ethernet。 具備藍牙+wifi模塊，支持Wi-Fi 802.11b/g/n協議。 支持藍牙4.0協議，可支持藍牙4.2協議（OPTION）。 |
圖像旋轉 | 支持0度，90度，180度，270度手動旋轉 |
實時時鐘 | 內置實時時鐘供電電池、支持定時開關機 |
接口設備 | 支持USB攝像頭 6個USB HOST、兩個板載、4個外接 2個TTL、2個RS232；也可配置成4個TTL或3個TTL 1個RS232，用于擴展傳感器或一維碼，二維碼掃描，打印機，刷卡器模塊等等 TF卡擴展，最大支持128GB 支持單節鋰電池工作，支持充電管理 支持外接開關機按鍵，復位按鍵或外掛按鍵小板或燈板，有多個可用中斷IO口 支持耳機輸出，內置功放，支持2W*2 8歐喇叭 |
音頻輸入 | 支持MIC，1個麥克風接口，支持耳機麥克風 |
觸摸屏 | 支持紅外、電阻、電容觸摸屏 |
基本軟件規格：
操作系統 | Google Android 6.0系統 |
語言支持 | 多國語言 |
視頻格式 | Support Video playback up to 1080P @60fps Support Multi-Format video playback,including Mpeg1、Mpeg2、Mpeg4 SP/ASP GMC、H.263 including sorenson spark、H.264 BP/MP/HP、VP8、WMV9/VC1、JPEG/MJPEG、etc HEVC/H.265 1080P @30fps |
音頻格式 | 支持MP3,WMA,MP2,OGG,AAC,M4A,MA4,FLAC,APE,3GP,WAV格式音頻播放，支持歌曲列表功能 |
圖片瀏覽 | 支持JPG、BMP、PNG、GIF等各種圖片格式瀏覽并支持旋轉/幻燈片播放,最高支持到4096*4096分辨率 |
文書處理 | EPUB, WORD, EXCEL, POWERPOINT, PDF, TXT |
輸入法 | 標準Andriod鍵盤，可選第三方輸入法（中文、韓文、日文等） |
擴展性 | Google市場多達2萬多種優秀軟件免費下載 |
系統管理 | 文件管理器 原生態Android系統，開放root權限，可進行產品定制開發 定時開關機 支持OTA遠程升級 |
